LX-300,Impresora de agujas es un tipo de impresora de impacto cuyo cabezal esta compuesto por una o mas lineas de agujas, que al golpear con una cinta impregnada con tinta imprimen un punto por aguja, así el desplazamiento horizontal del cabezal de la impresora combinado con el accionar de una o mas agujas, produce caracteres configurados como una matriz de puntos. La definición (calidad) de la impresión depende básicamente del numero de agujas en el cabezal de impresión. Las impresoras tienen 9, 18, o 24 agujas, aunque ya sean reconsideradas antiguas aun están en uso en aplicaciones como:
Impresión de documentos fiscales, debido a la posibilidad de imprimir en papel carbónico.
Sistema donde es necesario mantener un costo bajo.
Grandes volúmenes de impresión.
Soportan el papel de formulario continuo.
Una cabeza de impresión se desplaza de izquierda a derecha sobre la pagina imprimiendo por impacto, función similar a una maquina de escribir.
Imprimen básicamente en un solo color, cuentan internamente con chips y circuitos electrónicos que reciben ordenes de la computadora y almacenan los datos para imprimirlos
FUNCIONAMIENTO
La impresora recibe desde la computadora las ordenes y los datos de lo que va a imprimir.
La impresora almacena los datos recibidos en una memoria RAM interna llamada BUFFER.
Un mecanismo electromecánico acomoda la hoja acorde a las especificaciones que envía la computadora.
Una cabeza de impresión que contiene pequeñas puntillas (a mayor cantidad de ellas mas nitidez; estas se van activando de adentro hacia afuera para formar el carácter y golpean contra una cinta entintada sobre la hoja.
La hoja va avanzando por medio de un rodillo movido por un motor, conformando los renglones.
La cabeza va avanzando conforme escribe y esto se repite hasta terminar los datos almacenados en la memoria.
Una impresora de matriz de puntos es capaz de imprimir entre 280 caracteres por segundo (cps)hasta 1066 (cps), tiene la ventaja de que puede realizar varias copias de manera simultanea con papel carbón. Tiene desventajas como el tamaño,el ruido que realizan y la calidad de la impresión no es muy buena; pero sus cintas eran relativamemte económicas.
Utiliza la medida (cps) carácter por segundo; cantidad de letras que puede imprimir en un segundo, actualmente oscila entre 333(cps).
Compitieron en el mercado contra las impresoras margarita y las reemplazaron.
Estas impresoras se siguen comecializando a muy baja escala con un precio muy superior a otras tecnologías.
PARTES DE LA IMPRESORA LX 300
EXTERNAS:
Interruptor: enciende y apaga el equipo.
Cubierta:protege los circuitos y da estética a la impresora.
Hoja: colocada en la bandeja.
Mango del rodillo:permite mover la hoja de manera mecánica
Panel:tiene botones que permiten ele gir los distintos tipos de fuente de lletra disponibles, asi como mover las hojas
Bandeja: es el espacio asignado para colocar las hojas de manera adecuada antes de empezar el proceso de impresion.
Conector de alimentacion: recibe la electricidad desde el enchufe de corriente.
Puerto: permita la conexion de la impresora con la computadora por medio de un cable, por lo general utiliza paralelo.
PARTES INTERNAS:
Motor: se encarga de mover el rodillo durante el proceso de impresion.

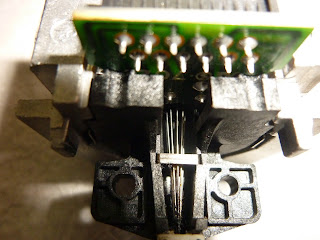

Cabezal: se encarga de golpear la cinta entintada para eacribir sobre la hoja.
Cables de alimentacion y buses de datos.
Fuente de alimentacion.
Placa de datos.
MANTENIMIENTO DE LA IMPRESORA
Para realizar el correcto mantenimiento de la impresora necesitamos de los siguientes elementos:
Buena iluminacion, mesa amplia, destornilladores, brocha, compresor de aire, liquido para limpieza, multimetro, cautil, una franela.
PRCEDIMIENTO DE DESENSAMBLE

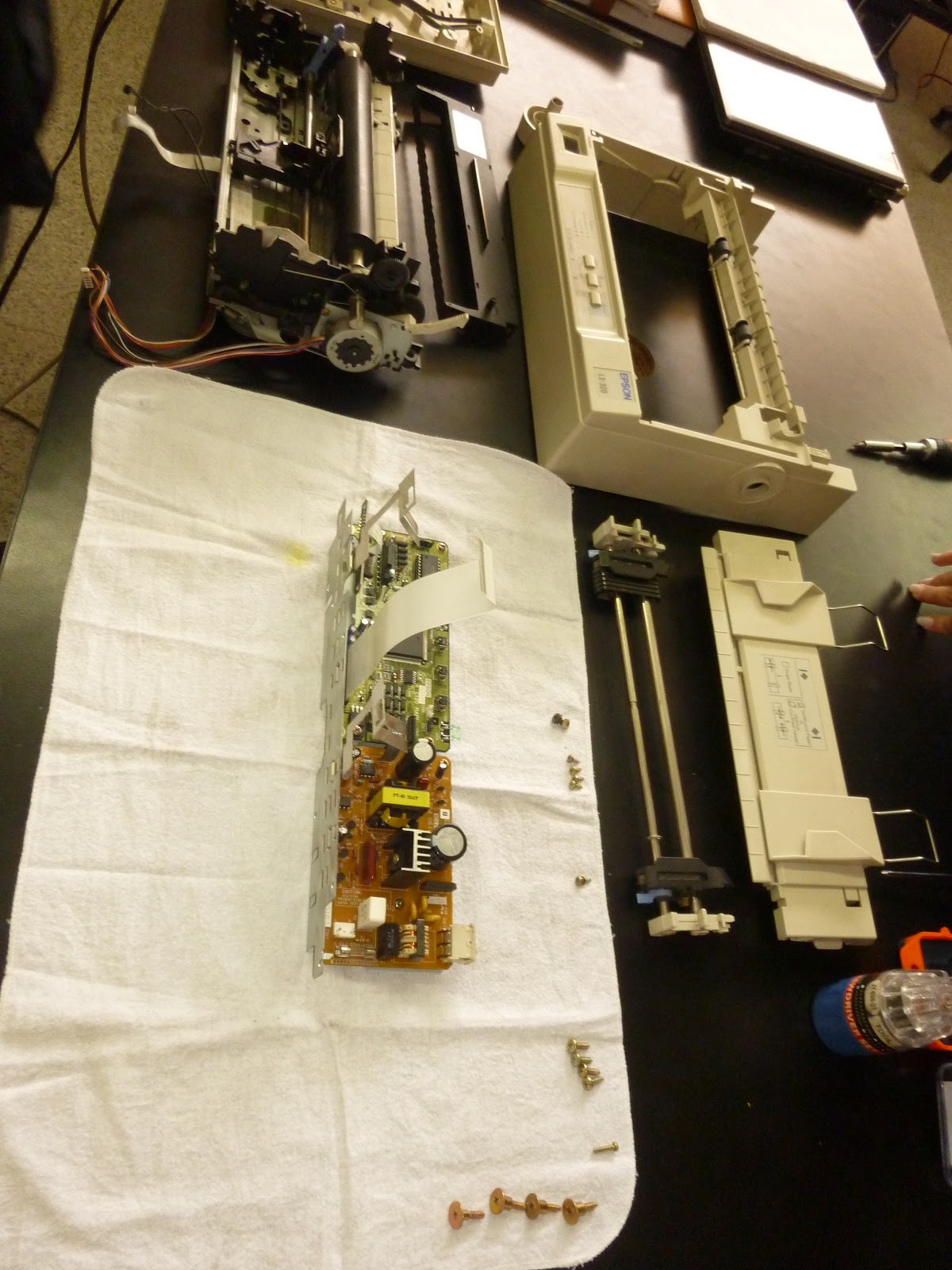

Retiramos el cable paralelo, la cubierta de impresión, el mecanismo de desplazamiento de papel, el mango del rodillo, el rodillo la cinta, luego empezamos a desatornillar las piezas como el cabezal, la carcasa superior, desconectamos los buses y cables de alimentacion, retiramos la fuente de poder y la placa de datos.
LIMPIEZA:
Limpiamos cada una de las piezas con la franela, quitamos el polvo de los engranajes, a las tapas le quitamos elm polvo suciedad y acumulacion de papel con la brocha, limpiamos la parte superior con el liquido aplicado sobre la franela y lo pasamos sobre las tapas.
ENSAMBLE:
Ajustamos la fuenta y al placa de datos y atornillamos se conectan los cables y buses, se coloca nuevamente la carcasa superior y ajustamos, le colocamos el mecanismo de desplazamiento de papel, el rodillo el cabezal, la cinta, colocamos la cubierta de impresion, conectamos los cables y hacemos la prueba de funcionamiento.
